제품 특징 및 경쟁 우위

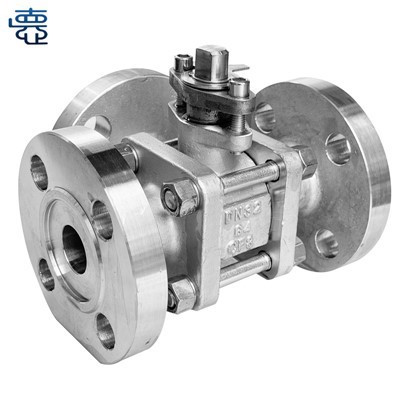

3개-부분의 볼트 체결 구조를 통해 파이프라인 연결을 끊지 않고도 완전한 내부 액세스가 가능합니다. 플랜지 끝이 파이프라인에 볼트로 고정된 상태로 시트 교체, 스템 유지 관리 또는 내부 검사를 위해 연결 볼트를 간단히 제거하여 중앙 섹션을 추출하면 기존 플랜지 밸브에 비해 유지 관리 가동 중지 시간이 최대 80% 감소됩니다.
ANSI B16.5/EN 1092 표준에 따라 정밀하게{0} 가공된 플랜지는 완벽한 정렬과 누출이 없는-볼트 조인트를 보장합니다. 완전한 볼트 구멍 정렬을 갖춘 RF, RTJ 또는 FF 페이싱 구성으로 제공되어 시스템 진동과 압력 변동을 견딜 수 있는 안정적인 연결을 제공합니다.
흐름 제한 및 압력 강하를 최소화하기 위해 파이프 내부 직경과 일치하는 전체 내경 설계로 설계되었습니다. 최적화된 흐름 통로는 난류를 줄여 원활한 매체 전환을 보장하므로 최대 흐름 효율성과 파이프라인 피깅 기능이 필요한 응용 분야에 이상적입니다.
ASTM A216 WCB 탄소강, A351 CF8/CF8M 스테인리스강 또는 듀플렉스 및 슈퍼 듀플렉스 등급을 포함한 특수 합금으로 제조됩니다. 다양한 트림 옵션에는 Stellite{5}}경화 시트, 크롬-도금 볼 및 까다로운 작업에서 사용 수명 연장을 위한 고강도 스템이 포함됩니다.
API 607 화재{1}}안전 설계, 파열 방지 스템 구조, 통합형 -정전기 방지 장치 및 실시간-탑재 포장을 갖춘 종합 안전 시스템입니다. 표준 ISO 5211 장착 패드를 사용하면 추가 어댑터 없이 자동화된 공정 제어를 위한 직접 액추에이터 장착이 가능합니다.
크기 범위: ½" ~ 12"(DN15 ~ DN300)
압력 등급: ANSI Class 150 ~ 600(상위 등급 사용 가능)
온도 범위: -20도 ~ 400도
본체 재질: WCB 탄소강, CF8/CF8M 스테인리스강, 이중 합금
플랜지 표준: ANSI B16.5, EN 1092-1
페이스 유형: RF, RTJ, FF
포트 유형: 전체 포트(표준), 축소 포트(옵션)
시트 재질: RPTFE, PEEK, 금속(Stellite/Hastelloy)
줄기 재질: 17-4PH 스테인레스 스틸
설계 표준: ASME B16.34, API 608, API 6D
테스트 표준: API 598, ISO 5208
이 다용도 밸브는 다음과 같은 까다로운 응용 분야에서 탁월한 성능을 발휘합니다.
화학 및 석유화학 처리 공장
석유 및 가스 생산 및 정제 시설
발전 및 유틸리티 분배 시스템
수처리 및 산업용 유체 취급
제약 및 식품 가공 시설
HVAC 및 산업 플랜트 서비스
우리는 포괄적인 지원 서비스를 통해 최적의 성능을 보장합니다.
설치 문서: 자세한 플랜지 정렬 가이드, 볼트 토크 사양 및 개스킷 선택 차트
기술 지원: 응용 엔지니어링 및 재료 선택 지원
예비 부품 프로그램: 씰 키트, 스템 및 교체 모듈의 전체 재고 목록
인증 패키지: 재료 테스트 보고서, 압력 테스트 인증서 및 규정 준수 문서
유지보수 교육: 운영 및 유지보수 절차 지침
자주 묻는 질문
Q: 3개{0}}피스 설계가 플랜지 시스템의 유지 관리 효율성을 어떻게 향상합니까?
A: 모듈식 구조를 사용하면 플랜지 끝 부분이 파이프라인에 볼트로 고정되어 있는 동안 모든 내부 구성 요소가 포함된 중앙 섹션을 완전히 제거할 수 있습니다. 이를 통해 유지 관리 중에 플랜지 조인트를 분리하거나 배관을 다시 정렬할 필요가 없어 서비스 시간과 인건비가 크게 절감됩니다.
Q: 유지 관리 분야에서 용접 끝단에 비해 플랜지 연결의 장점은 무엇입니까?
A: 플랜지 연결은 쉽게 분해하고 재조립할 수 있는 안정적이고 재사용 가능한 조인트를 제공합니다. 이는 설치 및 유지 관리 중 용접 요구 사항을 제거하고 검사에 대한 더 나은 접근을 제공하며 개스킷 압축을 통해 약간의 배관 오정렬을 수용합니다.
Q: 재조립 후{0}}누유 없는 성능을 보장하려면 어떻게 해야 하나요?
A: 지정된 볼트 토크 순서 및 값에 따라 서비스 매체와 호환되는 적절한 플랜지 개스킷을 사용하고 깨끗한 밀봉 표면을 보장하며 플랜지 정렬을 확인하는 것이 좋습니다. 당사의 상세한 설치 지침은 다양한 압력 등급 및 개스킷 유형에 대한 구체적인 절차를 제공합니다.
Q: 이 밸브는 설치 후 작동을 통해 업그레이드할 수 있습니까?
A: 예, 표준 ISO 5211 장착 패드를 사용하면 추가 어댑터 없이 공압, 전기 또는 유압 액추에이터를 직접 설치할 수 있습니다. 당사의 기술팀은 귀하의 특정 작동 매개변수를 기반으로 작동 크기 조정 및 선택 지원을 제공할 수 있습니다.
Q: 부식성 및 고온 서비스에는 어떤 재료가 권장되나요?{0}}
A: 부식성 응용 분야의 경우 316 스테인리스강, 이중 합금 또는 특수 코팅된 재료를 권장합니다. 고온-온도 서비스의 경우 적절한 스템 포장재를 사용한 금속 안착 구성이 안정적인 성능을 보장합니다. 당사 엔지니어링 팀은 귀하의 특정 서비스 조건에 따라 재료 선택 지침을 제공합니다.
