웨이퍼 체크 밸브를 테스트하는 것은 다양한 산업 응용 분야에서 적절한 기능과 신뢰성을 보장하는 중요한 프로세스입니다. 웨이퍼 체크 밸브 공급업체로서 당사는 당사 제품이 최고 표준을 충족하는지 확인하기 위해 철저한 테스트를 수행하는 것의 중요성을 이해하고 있습니다. 이 블로그 게시물에서는 웨이퍼 체크 밸브를 테스트하는 단계별 프로세스에 대해 논의하고 염두에 두어야 할 주요 고려 사항을 강조하겠습니다.
1. 사전 테스트 검사
실제 테스트를 시작하기 전에 포괄적인 사전 테스트 검사가 필수적입니다. 이 검사는 밸브 성능에 영향을 미칠 수 있는 눈에 띄는 손상이나 제조 결함을 식별하는 데 도움이 됩니다.
- 육안검사: 밸브의 몸체, 디스크, 시트에 균열, 긁힘, 찌그러짐 등의 흔적이 있는지 육안으로 검사하십시오. 결합 표면의 부드러움과 평탄성을 확인하십시오. 이러한 결함으로 인해 디스크가 누출되거나 부적절하게 장착되어 밸브의 무결성이 손상될 수 있습니다.
- 치수 측정: 적절한 측정 도구를 사용하여 직경, 두께, 볼트 구멍 간격 등 밸브의 주요 치수를 확인합니다. 잘못된 치수는 설치 중에 문제를 일으킬 수 있으며 밸브의 올바른 기능에 영향을 미칠 수 있습니다.
- 구성요소 무결성 확인: 디스크, 스프링(해당하는 경우), 힌지 핀 등 모든 내부 구성 요소의 상태가 양호한지 확인하세요. 부품이 느슨하거나 손상되면 밸브가 오작동할 수 있습니다.
2. 밀봉 테스트
웨이퍼 체크 밸브의 밀봉 성능은 역류를 방지하기 때문에 가장 중요합니다. 밀봉 테스트에는 기밀성 테스트와 액체 기밀성 테스트의 두 가지 주요 유형이 있습니다.
기밀성 테스트
기밀성 테스트는 밸브의 주요 누출을 신속하게 확인하는 데 자주 사용됩니다.
- 테스트 설정: 밸브를 닫고 밸브 한쪽 끝에 시험장비를 연결한다. 밸브에 제어된 공기 압력(보통 약 0.6 - 0.8MPa)을 적용합니다. 밸브를 물탱크에 담그거나 비눗물을 밸브 표면에 바르십시오.
- 관찰: 밸브에서 기포가 나오는지 관찰하십시오. 기포가 감지되면 밸브 밀봉 부분에 누출이 있음을 나타냅니다. 기포의 위치는 디스크-시트 인터페이스 주변이든 밸브 본체의 다른 영역이든 누출 원인을 식별하는 데 도움이 될 수 있습니다.
액체 - 견고성 테스트
액체 기밀 테스트는 실제 작동 조건에서 밸브의 밀봉 성능을 보다 정확하게 평가합니다.
- 테스트 설정: 밸브를 닫고 테스트 챔버를 액체, 일반적으로 물 또는 적절한 테스트 유체로 채웁니다. 일반적으로 밸브의 설계 압력 등급에 따라 유체에 지정된 압력을 적용합니다.
- 관찰: 밸브에 누출 징후가 있는지 모니터링하십시오. 산업 표준 및 특정 응용 분야 요구 사항에 따라 약간의 누출이 허용될 수 있습니다. 그러나 과도한 누출은 밸브 밀봉에 문제가 있음을 나타냅니다.
3. 유량능력시험
흐름 용량 테스트는 밸브를 통해 원하는 유체 흐름 속도를 허용하는 밸브의 능력을 결정하기 위해 수행됩니다.
- 테스트 설정: 단면적이 알려진 테스트 파이프라인에 밸브를 설치합니다. 밸브의 상류 및 하류에 유량계와 압력계를 연결합니다. 펌프를 사용하여 파이프라인을 통해 제어된 유체 흐름을 생성합니다.
- 데이터 수집: 다양한 유량에서 밸브 전체의 유량과 압력 강하를 측정합니다. 데이터를 기록하고 밸브의 정격 유량 및 압력 강하 사양과 비교하십시오.
- 분석: 측정된 유량이 정격 값보다 현저히 낮거나 압력 강하가 예상보다 높은 경우 부분적으로 닫힌 디스크 또는 이물질 축적과 같은 밸브 내부의 막힘 또는 제한을 나타낼 수 있습니다.
4. 작동 테스트
작동 테스트는 정상적인 작동 조건에서 밸브가 올바르게 열리고 닫히는 능력을 평가합니다.
- 동적 테스트: 테스트 장비에 밸브를 설치하고 정상적인 흐름과 압력 조건을 시뮬레이션합니다. 센서나 육안 검사를 통해 밸브의 개폐 동작을 모니터링합니다. 디스크는 정방향 흐름이 있을 때 원활하게 열리고 흐름이 역방향일 때 즉시 닫혀야 합니다.
- 사이클 수: 밸브의 내구성과 신뢰성을 평가하기 위해 지정된 횟수의 개폐 주기를 수행합니다. 사이클링 과정에서 비정상적인 소음, 진동 또는 밸브 성능 변화가 있는지 확인하십시오.
5. 다양한 유형의 웨이퍼 체크 밸브에 대한 특별 고려 사항
웨이퍼 체크 밸브에는 다양한 유형이 있으며 각각 고유한 특성과 테스트 요구 사항이 있습니다.
스프링 장착형 웨이퍼 체크 밸브
스프링 장착형 웨이퍼 체크 밸브에서 스프링은 디스크가 적절하게 닫히도록 하는 데 중요한 역할을 합니다. 테스트하는 동안 스프링의 장력과 탄성을 확인하는 것이 중요합니다. 스프링이 약하면 디스크가 천천히 닫히거나 전혀 닫히지 않을 수 있으며, 스프링이 너무 강하면 흐름이 제한되고 압력 강하가 증가할 수 있습니다.
스윙 웨이퍼 체크 밸브
스윙 웨이퍼 체크 밸브에는 힌지를 중심으로 회전하는 스윙 디스크가 있습니다. 힌지 메커니즘이 원활하게 작동하는지 테스트해야 합니다. 힌지 핀에 바인딩 흔적이나 과도한 마모가 있는지 확인하십시오. 이는 디스크가 자유롭게 회전하는 능력에 영향을 미칠 수 있습니다.
듀얼 플레이트 웨이퍼 체크 밸브
듀얼 플레이트 웨이퍼 체크 밸브는 함께 열리고 닫히는 두 개의 플레이트로 구성됩니다. 테스트하는 동안 두 개의 플레이트가 동기화되어 이동하고 플레이트와 밸브 시트 사이의 밀봉이 효과적인지 확인하십시오.
다른 유형의 체크 밸브와의 비교
웨이퍼 체크 밸브가 다음과 같은 다른 일반적인 유형의 체크 밸브와 어떻게 비교되는지 이해하는 것도 유익합니다.플랜지 체크 밸브그리고맞대기 용접 체크 밸브.
플랜지형 체크 밸브는 일반적으로 보다 안전하고 누출 방지 연결이 필요할 때 사용됩니다. 웨이퍼 체크 밸브에 비해 설치 및 제거가 더 쉽지만 공간을 더 많이 차지합니다.

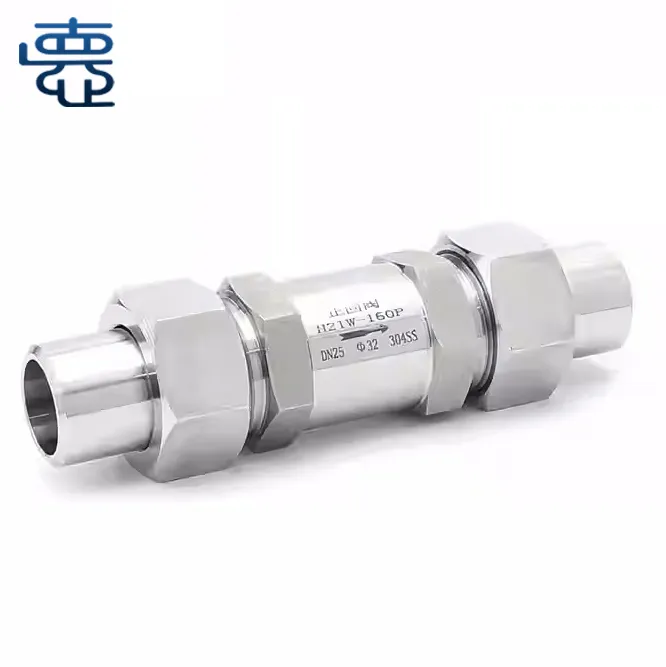

맞대기 용접 체크 밸브는 영구적이고 안정적인 연결을 제공합니다. 고압 및 고온 응용 분야에 적합합니다. 그러나 설치가 더 복잡하고 전문적인 용접 기술이 필요합니다.
이와 대조적으로 웨이퍼 체크 밸브는 작고 가벼우며 비용 효율적입니다. 공간이 제한되어 있고 빠르고 쉬운 설치가 필요한 응용 분야에 일반적으로 사용됩니다.
로서웨이퍼 체크 밸브공급업체인 우리는 모든 밸브가 최고 품질 표준을 충족하기 위해 엄격한 테스트를 거치도록 보장합니다. 당사의 전문가 팀은 최첨단 테스트 장비를 사용하고 업계에서 인정받는 절차에 따라 각 밸브가 귀하의 특정 응용 분야에서 최적으로 작동하는지 확인합니다.
웨이퍼 체크 밸브 구매에 관심이 있거나 테스트 프로세스에 대해 질문이 있는 경우 자세한 논의를 위해 당사에 문의하시기 바랍니다. 우리는 귀하의 요구에 맞는 최고의 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다.
참고자료
- 체크 밸브에 대한 미국 석유 협회(API) 표준
- ASME(미국 기계공학회) 보일러 및 압력 용기 코드
- 웨이퍼 체크 밸브 제조업체의 기술 문서
