틸팅 탱크 바닥 밸브 공급업체로서 저는 산업용 유체 처리 시스템에서 압력 강하 최소화의 중요성을 직접 목격했습니다. 유체가 밸브를 통과할 때 압력이 감소하는 압력 강하는 시스템 효율성, 에너지 소비 및 전반적인 성능에 큰 영향을 미칠 수 있습니다. 이 블로그 게시물에서는 틸팅 탱크 바닥 밸브의 압력 강하를 줄이는 데 도움이 되는 내 경험을 바탕으로 몇 가지 전략을 공유하겠습니다.
1. 밸브 설계 최적화
틸팅 탱크 바닥 밸브의 설계는 압력 강하를 결정하는 데 중요한 역할을 합니다. 다음은 몇 가지 디자인 고려 사항입니다.
- 간소화된 흐름 경로: 내부유로가 부드럽고 유선형인 밸브로 유체흐름에 대한 저항을 줄여줍니다. 날카로운 모서리, 급격한 수축 또는 팽창으로 인해 난류가 발생하고 압력 강하가 증가할 수 있습니다. 우리 엔지니어링 팀은 유체가 밸브를 통해 원활하게 흐르도록 설계하여 중단을 최소화하는 데 중점을 둡니다. 예를 들어 밸브 본체의 둥근 모서리와 점진적인 전환을 사용하면 흐름 특성이 크게 향상될 수 있습니다.
- 전체 - 포트 설계: 풀 포트 밸브에는 연결된 파이프와 동일한 크기의 개구부가 있습니다. 이 디자인은 유체의 흐름을 더욱 방해하지 않고 수축을 줄여 압력 강하를 낮춥니다. 감소된 포트 밸브와 비교하여, 전체 포트 틸팅 탱크 바닥 밸브는 더 나은 흐름 용량과 더 낮은 에너지 손실을 제공합니다.
2. 적절한 밸브 크기
압력 강하를 최소화하려면 틸팅 탱크 바닥 밸브의 올바른 크기를 선택하는 것이 필수적입니다. 밸브 크기가 작으면 유체가 좁은 구멍을 통해 흐르게 되어 속도가 증가하고 압력 강하가 높아집니다. 반면에 너무 큰 밸브는 비용 효율적이지 않을 수 있으며 흐름 제어 불량과 같은 문제를 일으킬 수도 있습니다.
- 유량 계산: 밸브 크기를 선택하기 전에 밸브를 통과하는 유체의 필요한 유량을 정확하게 계산해야 합니다. 탱크 용량, 탱크를 채우거나 비우는 데 필요한 시간, 유체의 점도 등의 요소를 고려하십시오. 당사의 기술 지원 팀은 고객이 올바른 밸브 크기를 선택할 수 있도록 이러한 계산을 수행하도록 지원할 수 있습니다.
- 시스템 호환성: 밸브 크기는 나머지 배관 시스템과도 호환되어야 합니다. 파이프와 밸브 크기가 일치하지 않으면 흐름 분포가 고르지 않고 압력 강하가 증가할 수 있습니다. 밸브 크기가 파이프 직경 및 전체 시스템 설계와 일치하는지 확인하는 것이 중요합니다.
3. 재료 선택
밸브의 재질은 여러 가지 방식으로 압력 강하에 영향을 미칠 수 있습니다. 밸브 내부 표면의 매끄러움과 부식 및 축적에 대한 저항성은 유체 흐름에 영향을 줄 수 있습니다.
- 부드러운 내부 표면: 스테인레스 스틸과 같이 내부 표면이 매끄러운 재질로 제작된 밸브는 유체 흐름에 대한 저항이 적습니다. 매끄러움은 유체와 밸브 벽 사이의 마찰을 줄여 압력 강하를 낮춥니다. 당사의 틸팅 탱크 바닥 밸브는 고품질 스테인리스 스틸로 제작되는 경우가 많으며 표면이 매끄러울 뿐만 아니라 내부식성도 뛰어납니다.
- 방오 재산: 밸브에 오염이나 침전물이 발생할 위험이 있는 응용 분야에서는 오염 방지 특성이 있는 재료를 선택하는 것이 중요합니다. 일부 폴리머 또는 특수 코팅은 밸브 표면에 고형물이 쌓이는 것을 방지하여 깨끗한 흐름 경로를 유지하고 시간이 지남에 따라 압력 강하를 줄일 수 있습니다.
4. 유지관리 및 청소
압력 강하를 최소한으로 유지하려면 틸팅 탱크 바닥 밸브를 정기적으로 유지 관리하고 청소해야 합니다.
- 점검: 밸브에 마모, 손상 또는 막힘 징후가 있는지 정기적으로 검사하십시오. 밸브 시트, 씰, 내부 부품을 점검하여 상태가 양호한지 확인하십시오. 마모되거나 손상된 부품은 누출 및 압력 강하 증가를 방지하기 위해 즉시 교체해야 합니다.
- 청소: 밸브 내부에 쌓인 침전물이나 이물질을 제거하기 위해 정기적으로 밸브를 청소하십시오. 용도에 따라 화학적 세척, 기계적 세척 또는 이 둘의 조합 등 다양한 세척 방법을 사용할 수 있습니다. 깨끗한 밸브는 더 효율적인 흐름 경로와 더 낮은 압력 강하를 갖게 됩니다.
5. 대체 밸브 유형 고려
어떤 경우에는 대체 밸브 유형을 고려하는 것이 압력 강하를 줄이기 위한 실행 가능한 솔루션일 수 있습니다. 다음은 몇 가지 옵션입니다.

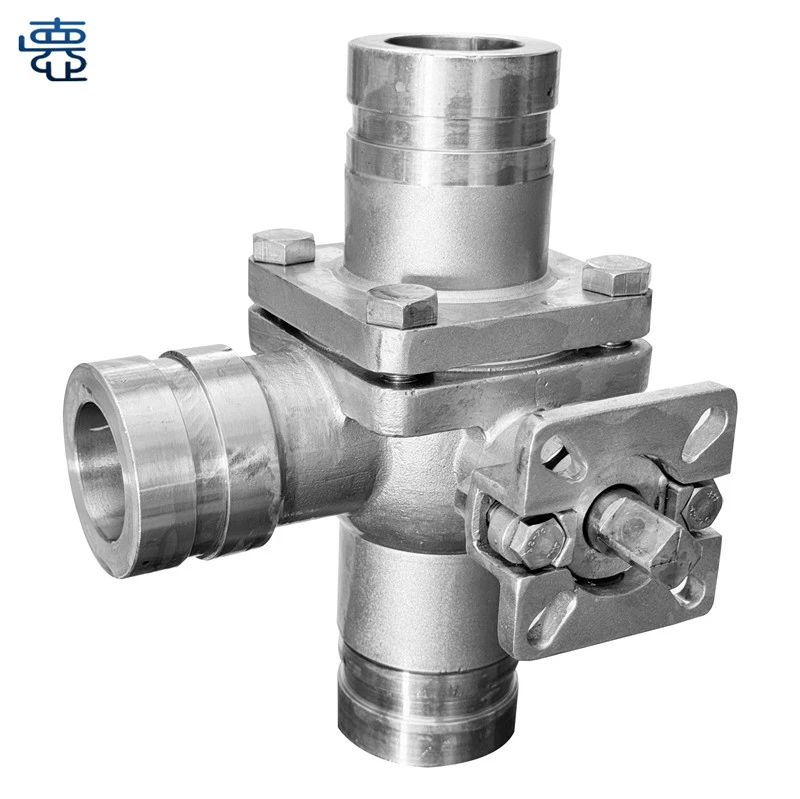

- 클램프 L형 3방향 볼 밸브: 이 유형의 밸브는 특히 볼이 완전히 열렸을 때 상대적으로 낮은 압력 강하를 제공할 수 있습니다. 다방향 흐름 제어가 필요한 응용 분야에 적합합니다. 또한 클램프 설계를 통해 설치 및 제거가 쉬워 유지 관리에 도움이 될 수 있습니다.
- 앵글형 전환 밸브: 앵글형 밸브는 다른 밸브 설계에 비해 보다 직접적인 흐름 경로를 제공할 수 있습니다. 공간이 제한되어 있고 90도 유량 변화가 필요한 응용 분야에 자주 사용됩니다. 앵글형 전환 밸브의 직선형 설계로 인해 압력 강하가 낮아질 수 있습니다.
- 단조 밸브: 단조밸브는 강도와 내구성이 우수한 것으로 알려져 있습니다. 내부 구조가 보다 균일하여 압력 강하를 낮추는 데 도움이 되는 경우가 많습니다. 단조 밸브는 압력 강하 최소화가 중요한 고압 응용 분야에 적합한 선택이 될 수 있습니다.
6. 시스템 통합
틸팅 탱크 바닥 밸브의 압력 강하를 줄이기 위해서는 적절한 시스템 통합도 중요합니다.
- 배관 레이아웃: 밸브 주변 배관 시스템의 레이아웃은 흐름 패턴과 압력 강하에 영향을 미칠 수 있습니다. 밸브 근처에서 날카로운 굴곡과 길고 구불구불한 파이프를 피하십시오. 밸브에 최대한 가깝게 직선형으로 짧은 배관을 연결하면 보다 효율적인 흐름을 유지하는 데 도움이 됩니다.
- 흐름 제어 장치: 펌프 및 조절기와 같은 시스템의 다른 흐름 제어 장치의 사용을 조정합니다. 틸팅 탱크 바닥 밸브와 조화롭게 작동하도록 크기가 적절하고 조정되었는지 확인하십시오. 부적절하게 조정된 유량 제어 장치는 압력 변동을 일으키고 시스템의 전체 압력 강하를 증가시킬 수 있습니다.
결론적으로, 틸팅 탱크 바닥 밸브의 압력 강하를 줄이려면 밸브 설계 최적화, 적절한 크기, 재료 선택, 정기적인 유지 관리, 대체 밸브 유형 및 시스템 통합 고려 등을 포함하는 포괄적인 접근 방식이 필요합니다. 이러한 전략을 구현하면 유체 처리 시스템의 효율성을 향상시키고, 에너지 소비를 줄이며, 장비의 안정적인 작동을 보장할 수 있습니다.
당사의 틸팅 탱크 바닥 밸브에 관심이 있거나 압력 강하 감소에 대한 추가 정보가 필요한 경우 조달 및 기술 논의를 위해 언제든지 당사에 문의하십시오. 우리는 항상 귀하의 특정 요구에 맞는 전문적인 솔루션을 제공할 준비가 되어 있습니다.
참고자료
- Valve 핸드북, 3판, Leslie W. Mershon 저
- 산업용 유체 흐름 핸드북(Jack B. Carland 저)
